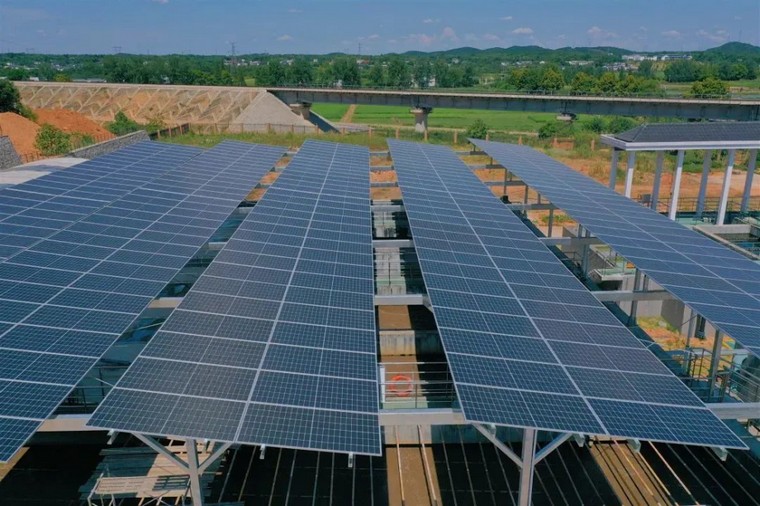

在太陽能光伏電站建設過程中除主要設備，如光伏組件、逆變器、升壓變壓器以外，配套連接的光伏電纜材料對光伏電站的整體盈利的能力、運行的安全性、是否高效，同樣起著至關重要的作用，



一、直流電纜



(1)、組件與組件之間的串聯電纜。



(2)、組串之間及其組串至直流配電箱(匯流箱)之間的并聯電纜。



(3)、直流配電箱至逆變器之間電纜。



以上電纜均為直流電纜，戶外敷設較多，需防潮、防暴曬、耐寒、耐熱、抗紫外線，某些特殊的環境下還需防酸堿等化學物質。





二、交流電纜



(1)、逆變器至升壓變壓器的連接電纜。



(2)、升壓變壓器至配電裝置的連接電纜。



(3)、配電裝置至電網或用戶的連接電纜。



此部分電纜為交流負荷電纜，戶內環境敷設較多，可按照一般電力電纜選型要求選擇。





三、光伏專用電纜

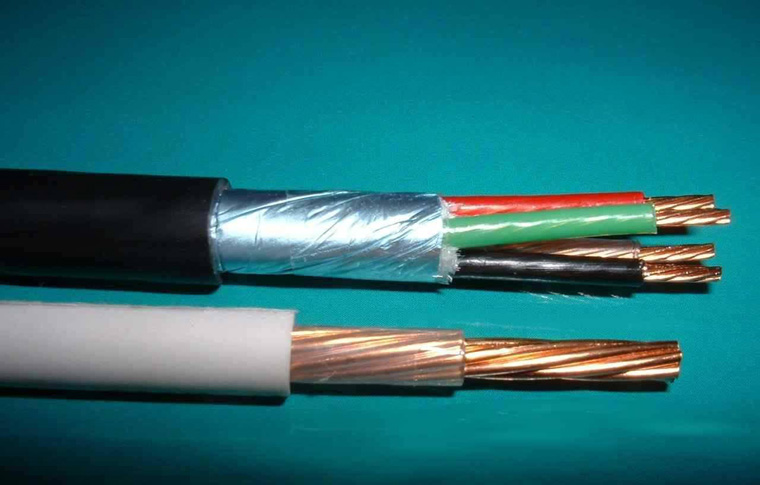

太陽能發電光伏電站中大量的直流電纜需戶外敷設，環境條件惡劣，其電纜材料應根據抗紫外線、臭氧、劇烈溫度變化和化學侵蝕情況而定。普通材質電纜在該種環境下長期使用，將導致電纜護套易碎，甚至?xí)纸怆娎|絕緣層。這些情況會直接損壞電纜系統，同時也會增大電纜短路的風險，從中長期看，發生火災或人員傷害的可能性也更高，大大影響系統的使用壽命。因此，在光伏電站中使用光伏專用電纜和部件是非常有必要的。光伏專用電纜和部件不僅具有最佳的耐風雨性、耐紫外線和臭氧侵蝕性，而且能承受更大范圍的溫度變化。





四、電纜設計選型的原則



(1)、電纜的耐壓值要大于系統的最高電壓。如380V輸出的交流電纜，要選舉450/750V的電纜。



(2)、光伏方陣內部和方陣之間的連接，選取的電纜額定電流為計算所得電纜中最大連續電流的1.56倍。



(3)、交流負載的連接，選取的電纜額定電流為計算所得電纜中最大連續電流的1.25倍。



光伏板與光伏板電纜怎么連接



接線全過程如下:



一、光伏板安裝好后，把光伏板連接線分組連接起來。



二、光伏板連接線分組連接起的電纜線分正、負(火線和零線)接入并網逆變器。



三、從并網逆變器輸出口接出線(分別有火線、零線、地線)，火線、零線接入并網保護并關后分別連接外網火線、零線，地線則直接連接外網地線。
